如何正确的画出功能逻辑图？

　　当我们需要设计任务型功能的时候，除了基础的线框图和交互，更需要提前搞清楚整个功能的内部逻辑流程，简称功能逻辑图。

　　举几个大家熟悉的任务型功能作为例子，方便大家理解概念。

　　比如电商的下单，大概包含查看商品→选择数量→填写收货地址→添加留言→付款。

　　其中的退货也是，选择商品→申请退货→填写退货信息→卖家审批→寄送商品→卖家确认物品无误→退款到账。

　　包括优惠券的使用，是生成订单前还是订单后都是有讲究的。

一、为什么需要功能逻辑图

　　当需要设计这样复杂步骤的功能，一定要学会画出内部的逻辑流程。

　　当然有时候也需要结合功能结构的思想，先拆分功能尽量少耦合，再画出内部逻辑。

　　然后和后端工程师过一遍逻辑，如果没有问题。再去设计具体的前端页面，最后才是专注于视觉细节。

　　如果没有先产出功能逻辑图，而是只画线框图和交互，那修改迭代的次数至少是上百次。

　二、功能逻辑图是什么

　　表现功能内部的逻辑走向。可指导设计具体的页面和交互。

功能逻辑图和功能结构图的区别

　　注意是功能内部的逻辑流程，不是误认为是拆分功能。

　　两种图形的使用场景是不一样的，分析功能的维度是不一样的。

　　一般来说先从业务上拆分功能到最细的粒度，然后再去画功能逻辑图。有时候最细粒度的功能很简单，逻辑图可不画。

　　多啰嗦一句，区分这2者也可以使用UML的用例思想来区分。

功能逻辑图和状态机的区别

　　通俗意义上的功能逻辑图表现是行为这个维度以及变化，而状态机是状态间的变化，维度是状态。

功能逻辑图和UML时序图的区别

　　算是时序图的简易版吧，UML学起来有一定门槛。但是功能逻辑图很容易上手，只是欠缺一些uml的特性。

三、如何画功能逻辑图

　　继续以电商APP的下单功能为例来讲一下如何画下单这个功能的逻辑图。

　　因为这个功能实在是太复杂，不建议一次性画出逻辑流程。建议先按照上文《如何正确的画出功能结构图》拆分出多个子功能。

　　然后按照子功能分别画出对应的功能逻辑图。注意这里只画了立即购买的下单功能，购物车结算的可以查看加入购物车，加载购物车，展示购物车，操作购物车。

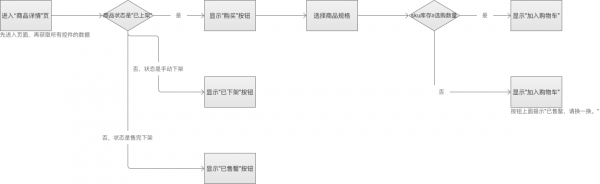

选择商品

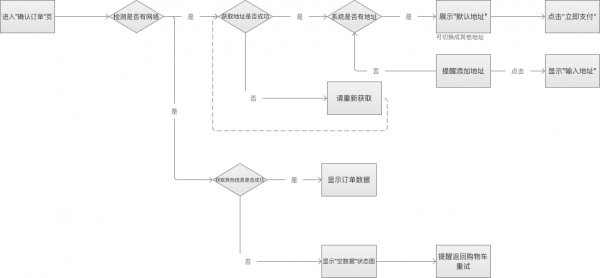

　　确认订单

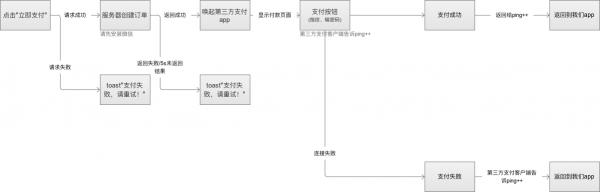

　　提交订单

　四、功能逻辑图的元素

　　建议使用Axure来画，因为还支持跳转到对应的前端线框图，方便阅读。详见Axure原型加流程图功能的高效结合。

　行为

　　使用矩形框表示，企业建站，没可以区分用户行为和系统行为，uml时序图中有区分。

流程

　　使用有向箭头表示行为的流程。

判断条件

　　使用菱形表示逻辑的多种路线。如果不复杂，可不用。

其他文字

　　用来辅助理解，可忽略。

　五、总结

　　强调一下不要搞混功能逻辑图和功能结构图的运用场景。

　　我的建议是能拆分就拆分成功能结构，不能拆分就画功能逻辑。
